Portões Chácara São João

ESPECIFICAÇÕES TÉCNICAS DO PROJETO DE PORTÕES

Material utilizado:
- Ferro fundido, galvanizado e aço.
- O acabamento para entrega será na cor de fundo (chumbo), podendo ser feito uma pintura de acabamento posteriormente. Esse fundo é obrigatório e serve como um preparador para vir
a pintura final, evitando ferrugem e desgaste natural do material, fazendo com que a pintura final sirva apenas para fins estético e opcional.

Dimensões:
- Uma folha medindo 4 metros de largura por 2 metros de altura
- Duas folhas medindo 3,25 metros de largura por 2 metros de altura
- Duas folhas medindo 3,70 metros de largura por 2 metros de altura
- Dois portões sociais medindo 1,20 metros de largura por 2 metros de altura

Motores:
- Serão instalados 5 motores industriais Peccinin alto fluxo
- Modelo: AUT P G MAX D V4

LISTA DE EQUIPAMENTOS E ESPECIFICAÇÂO TÉCNICA PARA ACIONAMENTO DOS PORTÕES E CFTV

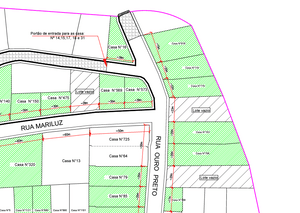

ACESSO OURO PRETO
-1 DVR Intelbras Imhdx modelo 3008 8 canais
-1 HD 1 TB
-4 câmeras Intelbras mod. Vhd1220 bullet 2mp resolução Full color
-4 câmeras Intelbras mod. Vhd1220 dome 2 mp resolução Full color
-8 caixas organizadoras
-1 fonte 12v 10A MCM
-16 conectores BNC
-8 conectores P4
-1 caixa de comando de sobrepor 50x50
-1 switch 4 portas 10/100/1000
-1 régua de tomada 4 saídas
-300m cabo coaxial 4mm
-100m cabo cat 5e 100% cobre
-120 m cabo elétrico 2x 2.5 mm
-50 m conduíte ¾ “
-2 postes ferro medida 12x12cm c/ 2.1metrros de altura
-2 botoeiras tipo industrial
-2 refletores led 200w cor branca
-2 sinalizadores tipo semáforo
-30 metros de infra estrutura galvanizada ¾” (Aprox.)
-1 mão de obra p/ infra estrutura subterrânea

*(Asfalto), infraestrutura seca (galvanizada) e P/ instalação e configuração de toda parte eletrônica do sistema

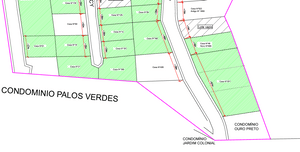

ACESSO VICENZA
-1 DVR Intelbras modelo IMHDX 3008 8 canais
-1 HD  1 Tb
-4 câmeras Intelbras mor. Vhd1220 bullet 2mp resolução Full
-4 câmeras Intelbras mod. VHD 1220 dome 2 mp resolução Full color
-8 caixas organizadoras
-1 fonte 12v  10A MCM
-16 conectores BNC
-8 conectores P4
-1 caixa de comando sobrepor 50x50
-1 switch 4 portas 10/100/1000
-1 régua de tomada c/ 4 saídas
-450 m cabo coaxial 4mm
-200m cabo cat 5e 100% cobre
-180 m de cabo flexível elétrico 2 x2.5mm
-100m conduíte ¾”
-2 postes de ferro 12x12 cm c/ 2,10 m de altura
-2 botoeiras tipo industrial
-2 refletores led 200w cor branca
-2 sinalizadores tipo semáforo
-30m de infra estrutura galvanizada ¾” (Aprox.)
mão de obra p/ infra estrutura subterrânea, p/ infra estrutura seca -(galvanizada) e p/ instalação e configuração de toda parte eletrônica do sistema

ACESSO PORTO RICO
Serão utilizados a infraestrutura atual das cancelas não sendo necessárias compras de novos materiais.

PORTARIA MARILUZ
1 Monitor 40” Espelhamento das imagens das câmeras novas neste monitorvas neste monitor
